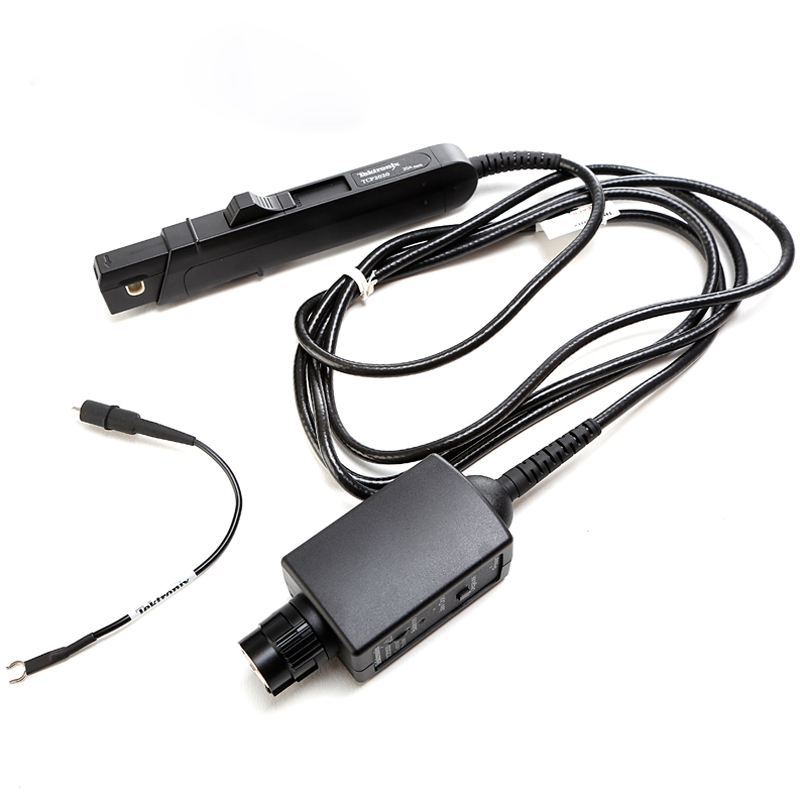

美國泰克 TCP2020 電流探頭 50MHz帶寬 20ATCP0020、TCP2020和TCP202A是簡便易用的高性能AC/DC電流探頭家族，設計用于各種示波器。TCP0020 設計采用 TekVPITM 探頭接口直接連接示波器，TCP202A 設計采用TekProbeTM 探頭接口直接連接示波器。TCP2020 設計用于帶 有BNC 輸入及>100 kΩ 輸入端接的任何儀器。這些AC/DC電流探
咨詢電話：400-838-1718
TCP0020、TCP2020和TCP202A是簡便易用的高性能AC/DC電流探頭家族，設計用于各種示波器。TCP0020 設計采用 TekVPITM 探頭接口直接連接示波器，TCP202A 設計采用TekProbeTM 探頭接口直接連接示波器。TCP2020 設計用于帶 有BNC 輸入及>100 kΩ 輸入端接的任何儀器。
這些AC/DC電流探頭提供了足夠的性能，可以支持50 MHz測量系統帶寬。TCP0020 和TCP2020 提供了最大20 ARMS 的量程，TCP202A 提供了最大15 A DC + 峰值A(chǔ)C 的量程。這些探頭還提供了最低10m的完美的電流精度，這對滿足當前極具挑戰性的電流測量需求至關重要。
簡便易用，準確進行AC/DC 電流測量
DC - >50 MHz 帶寬
鉗口直徑5 mm (0.2 英寸)
準確測量最低每格10 m 的電流
精度高，DC 增益誤差一般小于1%
分芯結構，簡便地連接電路
低噪聲和DC漂移
20 ARMS最大電流功能
100 A峰值脈沖電流功能
TekVPI探頭接口，直接連接示波器
在示波器顯示屏上自動確定顯示單位和讀數
單鍵消磁和自動清零控制，簡便易用
簡便進入示波器顯示的探頭菜單，提供探頭設置控制和工作狀態信息
通過TekVPI示波器實現遠程控制功能
電源
半導體器件
逆電器/ 轉換器
電子鎮流裝置
工用/ 消費電子
移動通信
馬達驅動器
交通運輸系統
型號 | 最大電流 | 最小電流 | 帶寬 | 上升時間 |
A621 | 2000 A 峰值 | 100 mA | 5 Hz - 50 kHz | - |
A622 | 100 A 峰值 | 50 mA | DC - 100 kHz | - |
CT2 | 峰值：36 A；連續：2.5 A | 1 mA | 1.2 kHz - 200 MHz | 500 ps |
CT1 | 峰值：12 A；連續：450 mA | 200 μA | 25 kHz - 1 GHz | 350 ps |
CT6 | 峰值：6 A；連續：120 mA | 200 μA | 250 kHz - 2 GHz | 200 ps |
TCP305A | 高電流靈敏度 – DC：50 A RMS：35.4 A 峰值：50 A 低電流靈敏度 – DC：25 A RMS：17.7 A 峰值：50 A | 5 mA | DC - 50 MHz | ≤7 ns |
P6021A | 15 A 峰值 | 1 mA | 120 Hz - 60 MHz | 5.8 ns |
P6022 | 6 A 峰值 | 1 mA | 935 Hz - 120 MHz | 2.9 ns |
TCP312A | 高電流靈敏度 – DC：30 A RMS：21.2 A 峰值：50 A 低電流靈敏度 – DC：5 A RMS：3.5 A 峰值：50 A | 1 mA | DC - 100 MHz | ≤3.5 ns |
TCP202A | 15 A DC + 峰值 AC，50 A 峰值脈沖 | 10 mA | 50 MHz | ≤7 ns |
TCPA400 | - | - | DC - 50 MHz | - |
TCPA300 | - | - | DC - 100 MHz | - |
TCP2020 | 20 A RMS，100 A 峰值脈沖 | 10 mA | 50 MHz | ≤7 ns |
TCP0020 | 20 A RMS，100 A 峰值脈沖 | 10 mA | 50 MHz | ≤7 ns |
TCP303 | 高電流靈敏度 – DC：150 A RMS：150 A 峰值：500 A 低電流靈敏度 – DC：25 A RMS：17.7 A 峰值：500 A | 5 mA | DC - 15 MHz | ≤23 ns |
TCP0030A | RMS：30 A 峰值：50 A | 1 mA | DC - ≥120 MHz | ≤2.92 ns |
TCP404XL | 高電流靈敏度 – DC：500 A RMS：500 A 峰值：750 A | 1 A | DC - 2 MHz | ≤175 ns |
TCP0150 | RMS：150 A 峰值：500 A | 5 mA | DC - ≥20 MHz | ≤17.5 ns |
型號 | TCP2020 | ||
帶寬 | DC to ≥50 MHz | ||
上升時間 | ≤7 ns | ||
最大電流 | 20 ARMS (TCP0020和TCP2020) 15 A DC +峰值A(chǔ)C (TCP202A) | ||
最大峰值脈沖電流 | 100 A (TCP0020和TCP2020) 50 A (TCP202A) | ||
最大靈敏度 | 10 mA (在支持1 mV/div設置的示波器上) | ||
耦合 | 僅DC耦合 | ||
最大裸線電壓 | 150 V CAT II (300 V CAT II絕緣線) | ||
DC精度 | ±1%典型值, ±3%保修值 | ||
最大安培秒乘積 | 1000 A*μs (TCP0020和TCP2020) 500 A*μs (TCP202A) | ||
插入阻抗 | 0.036Ω @ 1 MHz 0.117Ω @ 10 MHz 0.54Ω @ 50 MHz | ||
信號延遲 | 17 ns | ||
溫度 | 工作溫度：0°C - +50°C | ||
非工作溫度：–40°C - +75°C | |||
法規標準 | 安全：CSA1010.1:1997, CSA1010.2.032-96, IEC61010-1:2001, IEC61010-2-032 | ||
探頭頭部尺寸 | 毫米 | 英寸 | |
高 | 30.5 | 1.2 | |
寬 | 15.2 | 0.6 | |
長 | 148 | 5.8 | |
其它尺寸 | 毫米 | 英寸 | |
電纜長度 | 2 | 79 | |
重量 | 公斤 | 磅 | |
僅探頭 | 0.227 | 0.5 | |
毛重 | 1.22 | 2磅11盎司 | |
電源要求 | T C P 0 0 2 0使用T e k V P I T M探頭接口通過示波器直接供電。 TCP2020通過AC適配器供電。(請在訂貨時指明電源插頭) TCP202A使用TekProbeTM探頭接口通過示波器直接供電,或使用TPA-BNC適配器時通過TekVPITM探頭接口供電。 | ||
標配保修 | 一年部件和人工。 | ||
TCP0020
AC/DC電流探頭。
包括:說明書(英語),探頭地線－長6英寸(196-3120-xx),尼龍攜帶箱(016-1952-xx)。
TCP2020
AC/DC電流探頭。
包括:說明書(英語),探頭地線－長6英寸(196-3120-xx),尼龍攜帶箱(016-1952-xx), AC適配器(在訂貨時請指明電源插頭選項)。
TCP202A
AC/DC電流探頭
包括:說明書(英語),探頭地線-長6英寸(196-3120-xx),尼龍攜帶箱(016-1952-xx)。
電源插頭選項(僅TCP2020)
選項 | 說明 |
選項A0 | 北美電源插頭, 115 V, 60 Hz |
選項A1 | 歐洲通用電源插頭, 220 V, 50 Hz |
選項A2 | 英國電源插頭, 240 V, 50 Hz |
選項A3 | 澳大利亞電源插頭, 240 V, 50 Hz |
選項A5 | 瑞士電源插頭, 220 V, 50 Hz |
選項A6 | 日本電源插頭, 100 V, 110/120 V, 60 Hz |
選項A10 | 中國電源插頭, 50 Hz |
選項A11 | 印度電源插頭, 50 Hz |
選項A12 | 巴西電源插頭, 60 Hz |
選項A99 | 沒有電源線 |
服務選項
選項 | 說明 |
選項C3 | 三年校準服務 |
選項C5 | 五年校準服務 |
選項D1 | 校準數據報告 |
選項D3 | 三年校準數據報告(要求選項C3) |
選項D5 | 五年校準數據報告(要求選項C5) |
選項R3 | 三年維修服務 |
選項R5 | 五年維修服務 |
推薦附件
附件 | 說明 |
015-0601-50 | 電流環路, 1圈, 50Ω,帶有BNC連接器,用于性能檢驗 |
067-1686-xx | 偏移校正/校準夾具 |
