PWR系列高性能可編程交流電源前沿電源解決方案產品特色輸出交流電壓范圍：0~150/0~300Vrms輸出直流電壓范圍：0~212/0~424V輸出頻率范圍：0.1 Hz ~10kHz/1 Hz ~1kHz輸出模式：AC、DC、AC+DC可調初始/結束相位角、電壓變化率集成List、Step、線路仿真等功能，實現電壓波動仿真輸出集成高精度功率計，實時量測電壓、電流、功率
咨詢電話：400-838-1718
輸出交流電壓范圍：0~150/0~300Vrms
輸出直流電壓范圍：0~212/0~424V
輸出頻率范圍：0.1 Hz ~10kHz/1 Hz ~1kHz
輸出模式：AC、DC、AC+DC
可調初始/結束相位角、電壓變化率
集成List、Step、線路仿真等功能，實現電壓波動仿真輸出
集成高精度功率計，實時量測電壓、電流、功率等電氣參數
強大諧波分析功能，高達99階諧波成分分析
USB接口支持導入導出，包括系統參數、波形庫、編程波形參數
符合IEC61000-4-11/13/14/28/29等標準的電壓波動測試（專業版）
諧波合成、寬基波頻率，合成高達50階諧波，精準模擬失真電網（專業版）

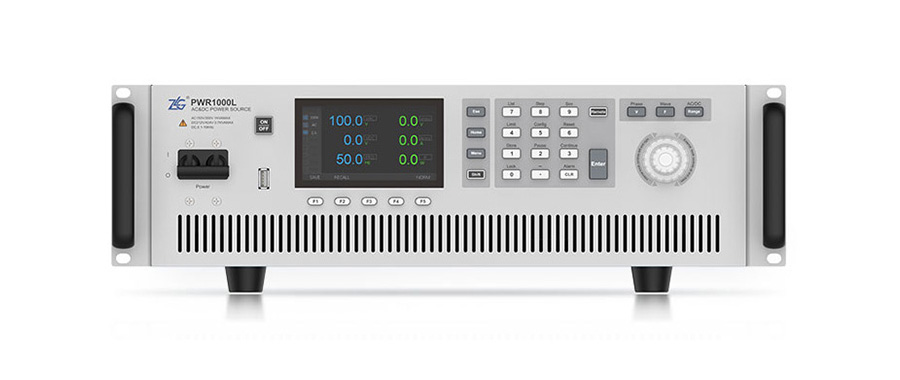

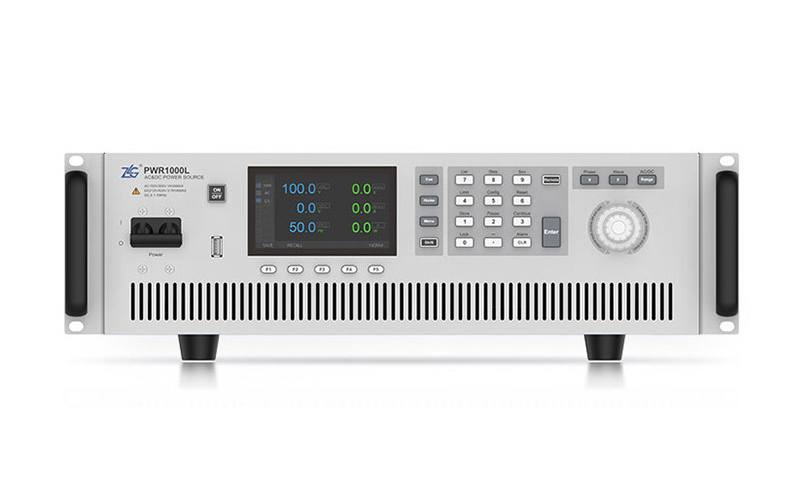

PWR1000L高性能線性放大技術，高精度、低失真度，輸出頻率高達10kHz
PWR2000W采用先進PWM調制技術，體積小、效率高，輸出頻率高達1kHz
內置多種類型波形數據，可快捷調用（專業版）
支持多機并聯輸出，可實現大功率單相或三相交流電源
標配RS-232/USB/Ethernet等通訊接口
交流電源提供標準版與專業版，全面滿足多種應用場景的需求
| 版本 | 交流電壓 | 波形庫 | List 功能 | Step功能 | 線路仿真 | 諧波仿真 | IEC4-11 | IEC4-13 | IEC4-14 | IEC4-28 | IEC4-29 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 專業版（-Pro） | 300VAC | 任意波 | 標配 | 標配 | 標配 | 標配 | 標配 | 標配 | 標配 | 標配 | 標配 |
| 標準版 | 300VAC | 正弦波 | 標配 | 標配 | 標配 | 無 | 標配 | 無 | 無 | 無 | 無 |
| 型號 | 類型 | 相位數 | 交流功率 | 交流電壓 | 輸出頻率 | 直流功率 | 直流電壓 |
|---|---|---|---|---|---|---|---|
| PWR1000L | 線性型 | 單相 | 1kVA | 150/300V | 0.1Hz~10kHz | 0.7kW | 212/424V |
| PWR2000W | 開關型 | 單相 | 2kVA | 150/300V | 1Hz~1kHz | 1.0kW | 212/424V |
| PWR2000W-Pro |
可調初始/結束相位角
高性能可編程交流電源可設置電壓初始相位角與結束相位角，常規應用是將初始相位角設置為90°，驗證電子產品開機最大峰值電流和浪涌電流。

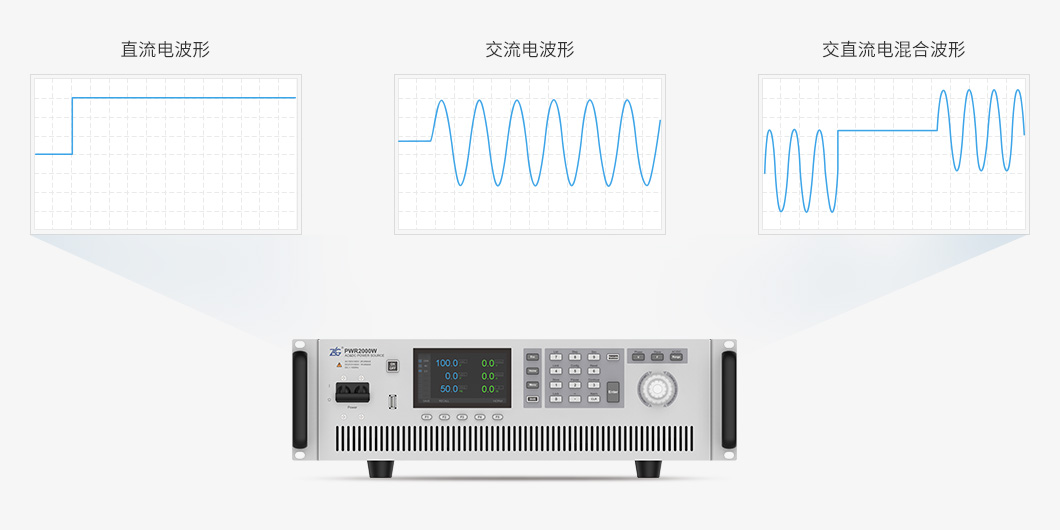

AC、DC、AC+DC輸出模式
高性能可編程交流電源可設置電壓初始相位角與結束相位角，常規應用是將初始相位角設置為90°，驗證電子產品開機最大峰值電流和浪涌電流。

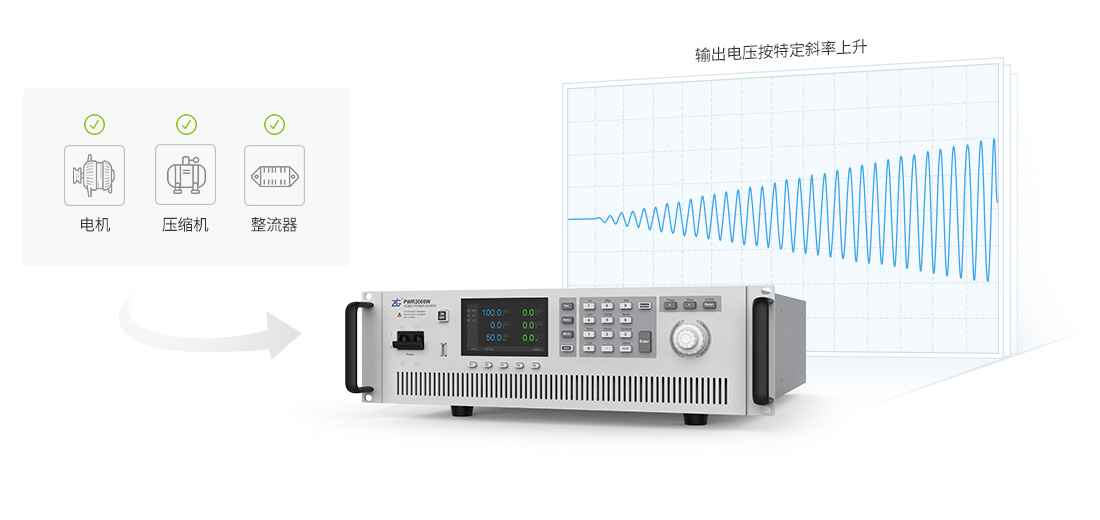

可調電壓升降斜率
高性能可編程交流電源具備可調輸出電壓的升降斜率，同時具備高電流波峰因數（允許輸出更高的峰值電流），適用于電機、壓縮機、整流器等非線性設備相關測試。

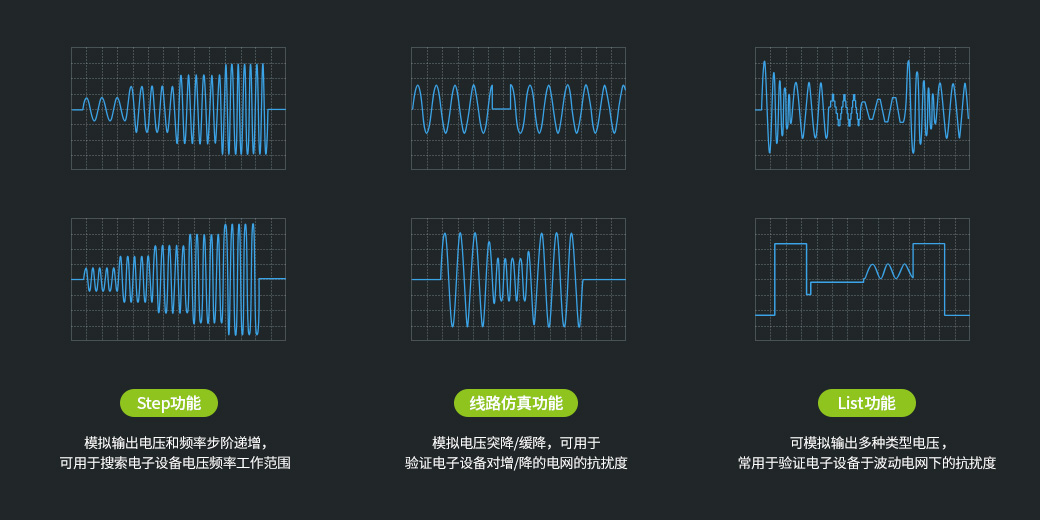

電網電壓波動仿真輸出
高性能可編程交流電源集成List、Step、線路仿真等功能，可直接設置電氣參數（如電壓、相位、頻率、時間等），精準模擬輸出突升突降、中斷等多種類型電壓，為電子產品性能和功能的驗證提供多種類型的電源輸入。對于復雜不易編輯的電壓，可將波形文件導入交流電源，交流電源能完整還原輸出，尤其適合于戶外光伏逆變器、通訊UPS等產品驗證測試。

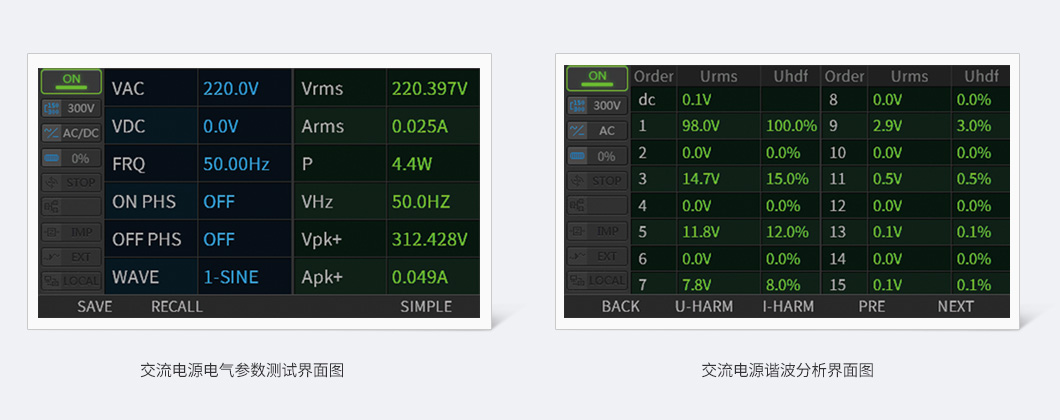

集成功能強大的功率計
高性能可編程交流電源集成功率計，實現電氣參數的精準量測，比如電壓、電流、頻率、有功功率、視在功率、諧波等，同時還具備達99次諧波分析。集成功率計與電源共用內部傳感器與線路，較常規電氣測試，可大大節省測試設備成本和接線時間。

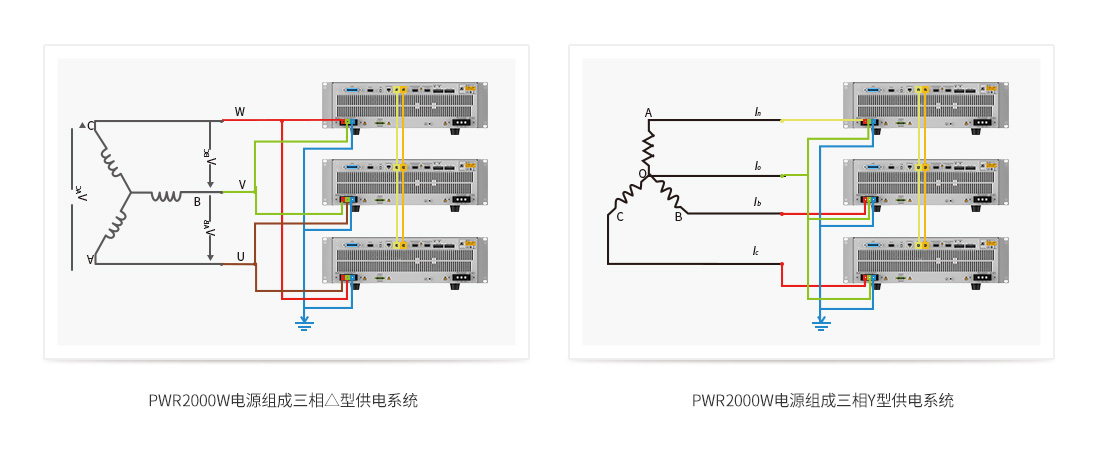

并機與輸出
高性能可編程交流電源支持主從并機，操作控制主機可以同步控制其他從機，從機無需額外設定。單相并機可以獲取更大輸出功率（單機功率*臺數），電流波形同步均流輸出。三相并機可組成三相交流供電系統，獨立控制相位和電壓，適合于三相電網供電和三相不平衡模擬輸出。

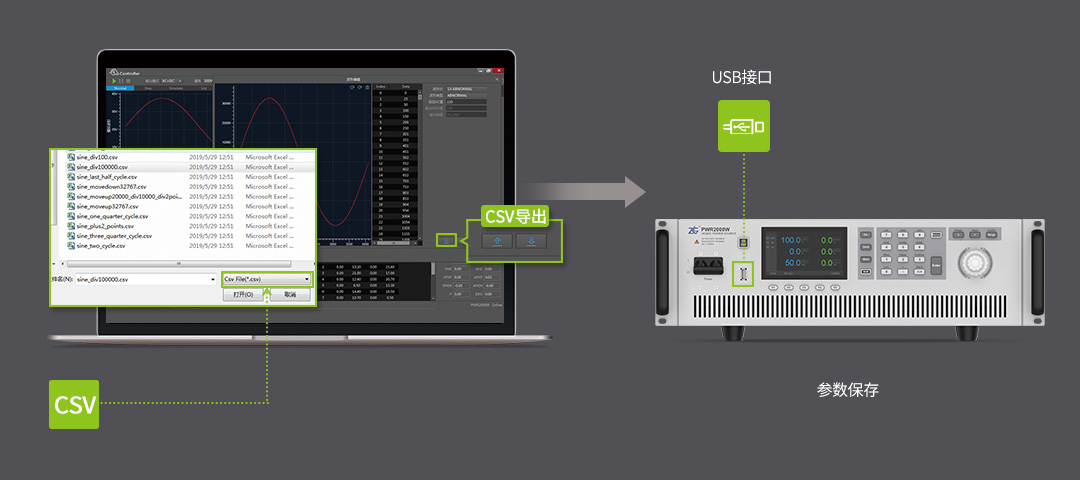

USB接口支持?jǐn)?shù)據導入和導出
高性能可編程交流電源的前面板USB接口支持?jǐn)?shù)據導入導出，包括系統參數、波形庫、編程波形參數。上位機軟件支持任意波形數據導入，有效簡化波形編輯工作。

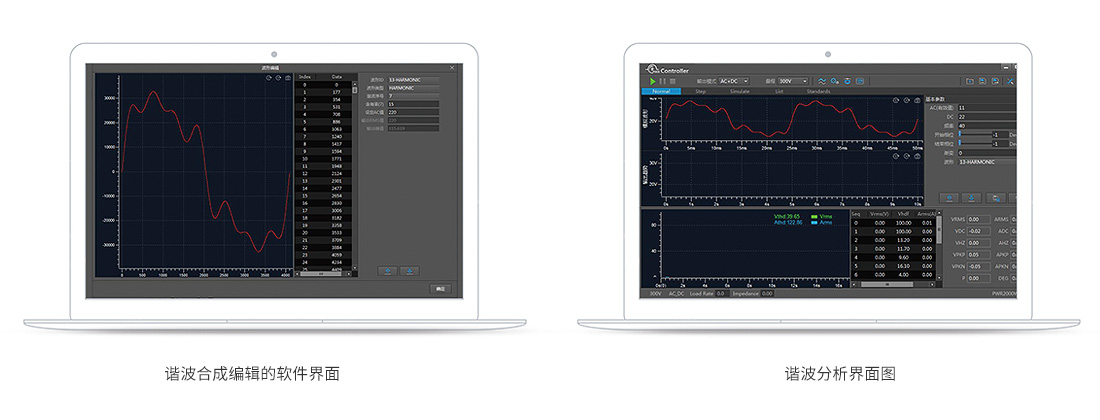

諧波合成和分析（專業版）
高性能可編程交流電源能夠生成諧波抗擾度測試所需的電壓波形，通過前面板顯示屏或電腦監控軟件，用戶可編輯高達50次諧波，自定義各次諧波幅值，生產輸出特定諧波。

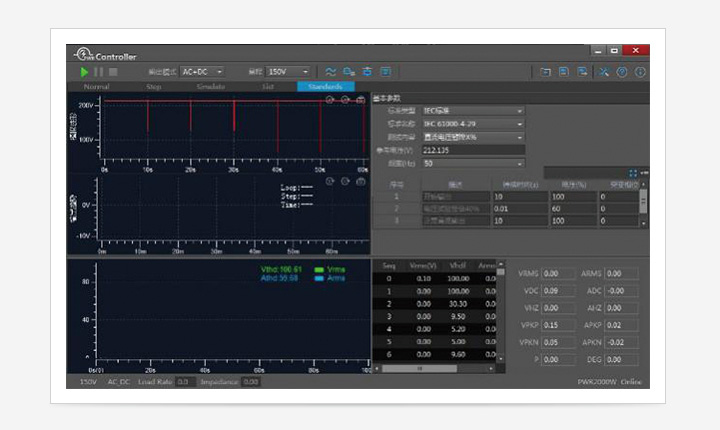

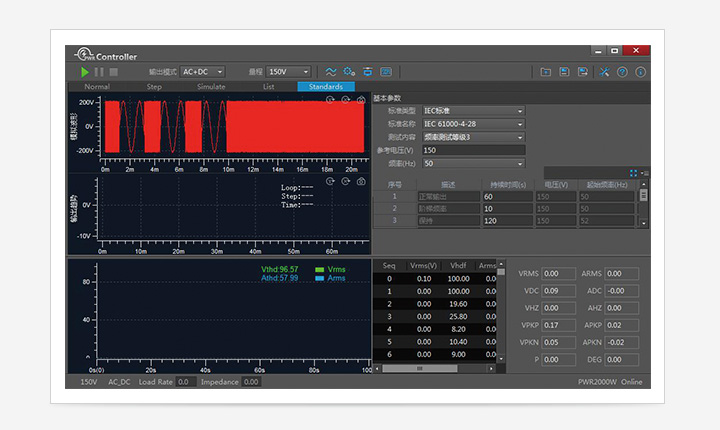

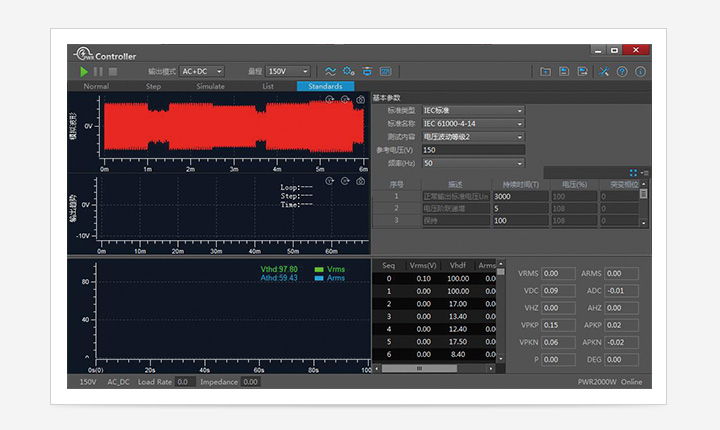

符合IEC標準的電網輸出（專業版）
高性能可編程交流電源提供符合IEC標準的電壓，通過電腦監控軟件調用，下載至交流電源，能夠生成符合要求的IEC標準電壓，適合電子設備研發、認證等驗證測試。
電壓暫降、短時中斷和電壓變化的抗擾度試驗
交流電源端口諧波、間諧波及電網信號的低頻抗擾度試驗
電壓波動抗擾度試驗
直流電源輸入端口電壓暫降、短時中斷和電壓變化的抗擾度試驗
工頻頻率變化抗擾度試驗
參數與配件
| 型號 | PWR1000L*2 | PWR2000W PWR2000W-Pro |
|---|---|---|
| 最大輸出功率 | 1kVA | 2kVA |
| 交流電壓范圍 | 150/300V | 150/300V |
| 輸出頻率 | 0.1Hz~10kHz | 1Hz~1kHz |
| 相位數 | 單相 | 單相 |
| 諧波基波頻率*1 | 47~70Hz | 47~70Hz |
| 合成諧波次數*1 | 50次 | 50次 |
| 響應時間 | 60uS | 150uS |
| 直流電壓范圍 | 212/424V | 212/424V |
| 直流輸出功率 | 0.7kW | 1.0kW |
| 電壓測量精度（≤1KHz） | 0.2%+0.2%FS | 0.2%+0.2%FS |
| 電流測量精度（≤1KHz） | 0.4%+0.3%FS | 0.4%+0.3%FS |
-Pro代表專業版，*1僅適用于專業版;*2：PWR1000L為專業版
