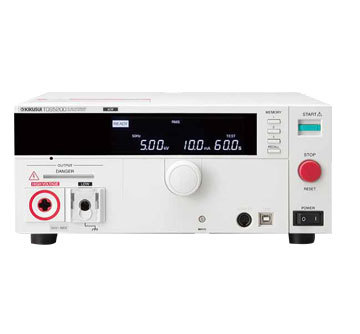

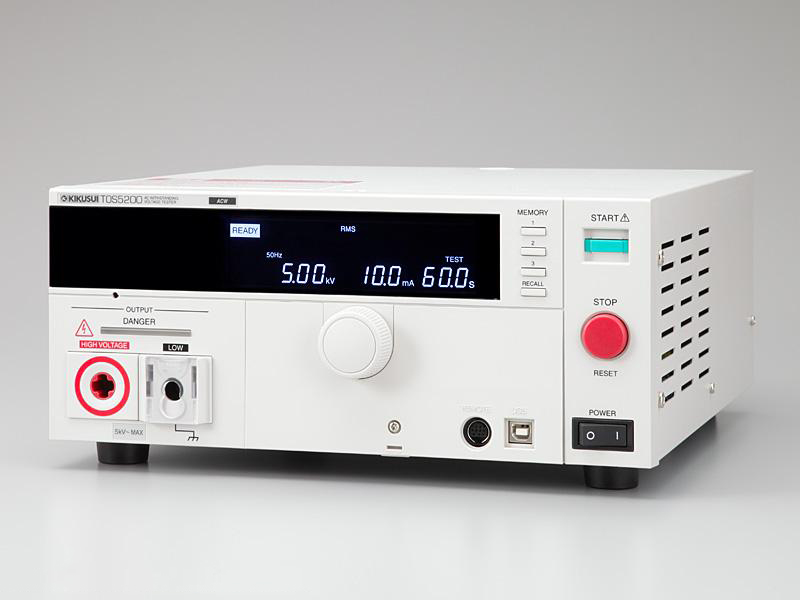

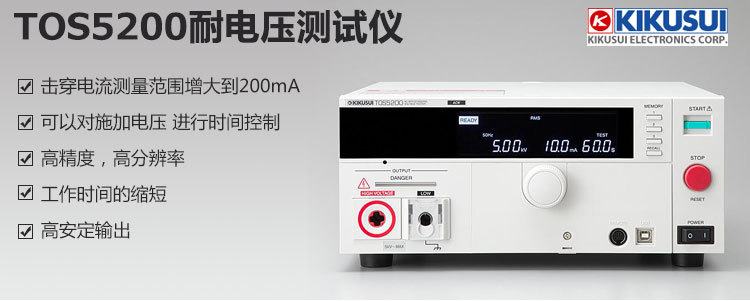

 TOS5200 耐壓測試儀 AC 耐電壓測試儀TOS5200 是對電器產品必須進行安全確保4 項測試中的耐電壓測試儀器。輸出為5kV/100mA（AC），IEC，EN，UL，VDE，JIS 等各國安全規定或電器產品安全法的要求之上，可對電子器械，電子部品進行耐電壓測試。 因?yàn)椴皇蹵C 輸入端電壓和頻率變化的影響，可保持安定的輸出電壓，所以在電源環境不安定的區域也可進行安定，安心的測試。裝備有充實的對應各式各樣用戶要求的機能。這是一款基于操作性/ 實用性/ 安全性/ 低價格為一體，AC 耐電壓測試儀的[ 標準] 型號。 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
 | |
| 普通耐壓測試儀的擊穿電流測量范圍一般最大為100mA，無法測量大范圍的擊穿電流，而TOS5200的擊穿電流測量范圍增大到200mA，應用更廣泛，可以適用低壓開關成套設備、照明行業、認證公司等特殊測量工作 | |
 | |

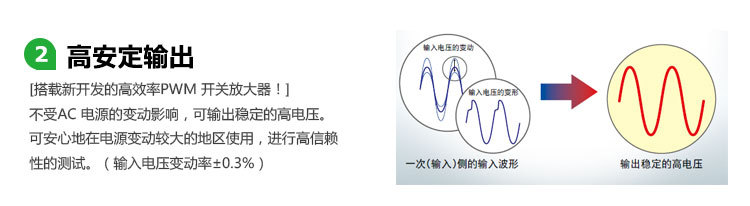

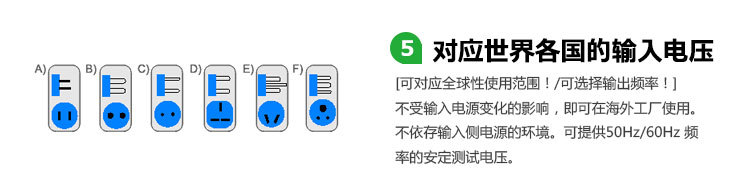

| TOS5200 是根據PWM 開關方式放大器方式，不受AC 電源的變動影響，高穩定輸出。從前的滑動變壓器方式時，輸入電壓的變動會影響到輸出，有時可能無法正確完成測試。當變形的電壓施加到被測試物的時候，有可能會形成性產品不良的原因（加速部件的劣化）。TOS5200 不會受到AC 線路變動的影響，能夠輸出穩定的高電壓，即使在電壓變動大的地區，也可以放心，穩定地實現可靠性高的安全的測試。還有輸出頻率也可以選擇50Hz/60Hz。 |  |
 | |

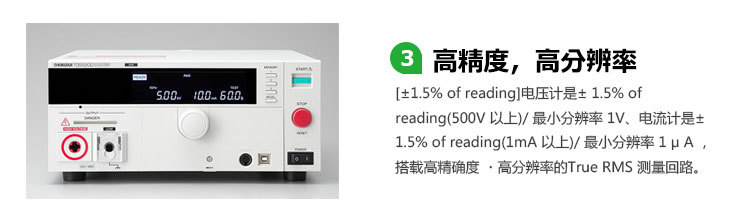

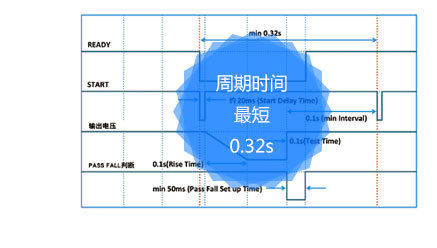

| TOS5200 的輸出電壓 1500V 測定時、最大誤差 Δ V= 1500( 讀值)× 1.5% = 22.5V 、TOS5050A 的輸出電壓 1500V 測定時 、把0 ? 2.5kV/0 ? 5kV(2 量程) 設定0 ? 2.5kV 量程、最大誤差 Δ V= 2500( 最大值)× 1.5% = 37.5V 。所以一樣的 1500V 測定也最大測定誤差有 15V |  |
 | |
| TOS5200 不犧牲測量準確度，測試時間可以從0.1 秒開始設定。與TOS5050A（最短試驗時間0.5s）比較時，測試時間快5 倍，實現工作時間的縮短。工作時間的縮短直接提高生產率，許多客戶都要求對試驗時間的最小設定 |  |
 | |

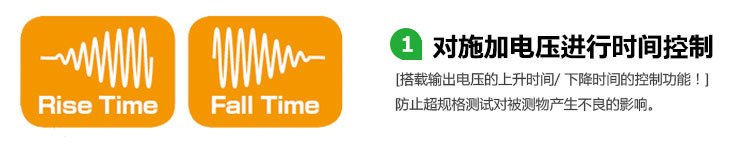

| 上升時間控制功能是為了防止對EUT（被試驗物）施加不必要的高壓的功能。為了確認EUT 的安全性進行可承受電壓試驗，不過，可承受耐電壓試驗的試驗電壓是EUT 需要電壓的5-10 倍的非常高的電壓。沒有對上升時間進行控制急劇地加高電壓的話，會產生過渡性的大電壓，將對EUT 造成損壞。所以，在各種安全標準中，規定了耐壓試驗的方法，要求要慢慢地提高電壓使之達到規定的試驗電壓。TOS5200 的上升時間控制功能可以設定從0.1s 到10.0s(0.1s 分辨率），還有最初施加的開始電壓為試驗電壓的50%（固定）可以設定。PASS 判定結束后，可以下降試驗電壓。電壓下降時間是0.1s 固定（OFF 可）。 | |

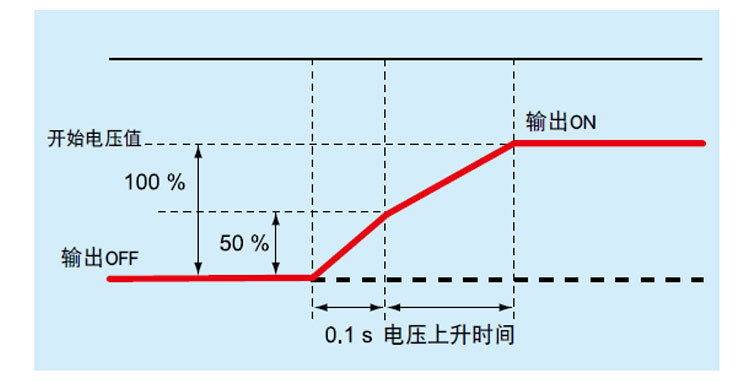

上升時間控制功能 |
下降時間控制功能 在交流耐電壓測試的PASS判斷時，可以使測試電壓緩慢下降。電壓下降時間固定為0.1s（也可以關閉） |

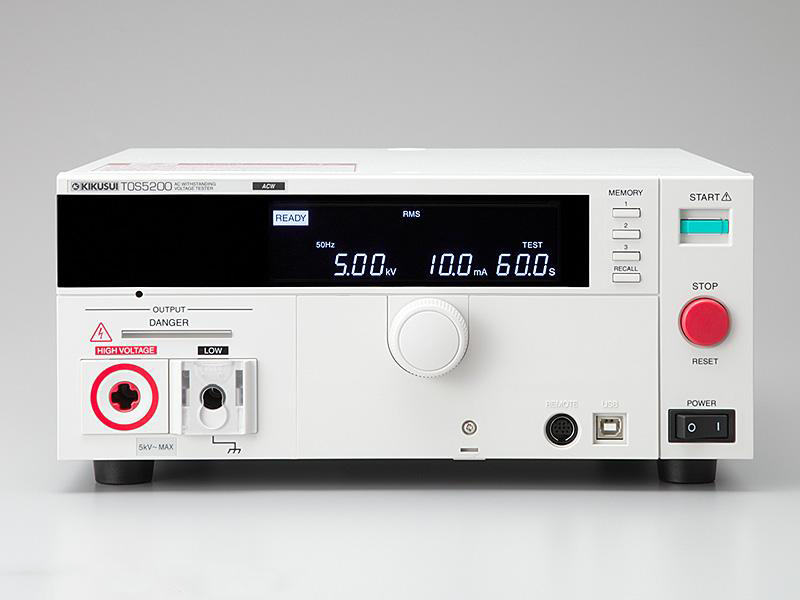

 | |
| ▲可以將開始電壓設定為測試電壓的50％ | |
 | |
| TOS5200 的判定基準值可以設定從0.01mA 到110mA。(TOS5050A: 0.1mA-110mA) ● 可以更明確地知道電子產品與電子元件的實際耐壓值。 ● 為了提高下限判定基準值的感度，比起以前的產品來說精度有所提高。 | |
TOS5200主要規格 | 未作特別指定時，規格遵循下述設定及條件。 ?暖機時間為30分鐘。?TYP值：是典型值。并非對性能作出保證。?rdng：表示讀取值。?set：表示設定值。?f.s：滿量程 | |||||
AC輸 出部 | 輸出范圍 | 0.05 kV～5.00 kV | ||||
設定精確度 | ±（2 % of set + 20 V）［無負載時］ | |||||
設定范圍 | 0.00 kV～5.50 kV | |||||
設定分辨率 | 10 V STEP | |||||
最大額定輸出*1 | 500 VA（5 kV/100 mA） | |||||
最大額定電壓 | 5 kV | |||||
最大額定電流 | 100 mA［輸出電壓0.5 kV以上］ | |||||
變壓器容量 | 500 VA | |||||

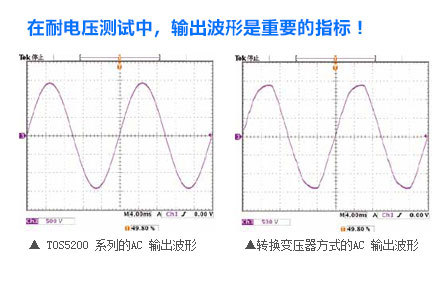

輸出電壓波形*2 | 正弦波 | |||||
失真率 | 輸出電壓0.5 kV以上：3 %以下（無負載時及純電阻負載時） | |||||
CF值 | √ 2 ± 3 %以內（輸出電壓800 V以上、無負載時） | |||||
頻率 | 50 Hz / 60 Hz | |||||
精確度 | ±0.5 %（電壓上升過程中除外） | |||||
電壓變動率 | 10 %以下（最大額定負載→無負載） | |||||
輸入電壓變動 | ±0.3 %（5 kV無負載時，電源電壓90 V～250 V） | |||||
短路電流 | 200 mA以上（輸出電壓1.0 kV以上） | |||||
輸出方式 | PWM開關方式 | |||||
開始電壓（Start Voltage） | 可以將耐電壓測試時的開始電壓設為設定電壓的50 % | |||||
限制電壓值（Limit Voltage） | 可以設定測試電壓設定的上限基準值A(chǔ)C: 0.00 kV～5.50 kV | |||||
輸出電壓監視功能 | 輸出電壓超過設定值（±350V）時，切斷輸出，實施保護動作 | |||||
電壓表 (數字) | 測量范圍 | 0.000 kV～6.500 kV AC | ||||
顯示 | □ . □□□ kV | |||||
精確度 | V < 500 V：±（1.5 % of rdng + 20 V）、V≧500 V：±1.5 % of rdng | |||||
響應*3 | 真實有效值/平均值響應有效值指示轉換可能 | |||||
鎖定功能 | 將測試結束時的測量電壓值在PASS、FAIL期間中進行鎖定 | |||||
電流表 (數字)

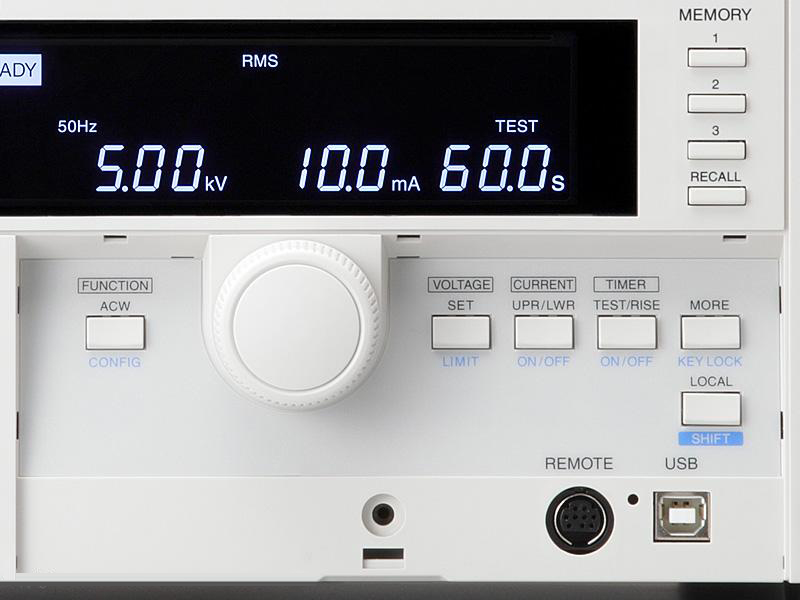

| 測量范圍 | AC: 0.00 mA～110 mA | ||||
精確度*4 | 1.00 mA≦i：±（1.5 % of rdng）、i < 1.00 mA：±（1.5 % of rdng + 30 μA） | |||||
響應*3 | 真實有效值/平均值響應有效值指示轉換可能 | |||||
鎖定功能 | 將測試結束時的測量電流值在PASS期間中進行鎖定 | |||||
判斷 功能 | 判斷方法／判斷動作 | ? PASS信號在設定為PASS HOLD時，直到輸入STOP為止將連續輸出 ? UPPER FAIL、LOWER FAIL信號在直到輸入STOP為止將連續輸出 ? FAIL或PASS的蜂鳴器音量可以調節 ?判斷為PASS時的蜂鳴器音固定為0.2 s，PASS HOLD中蜂鳴器也在0.2 s后關閉 | ||||
判斷 | 判斷方法 | 顯示 | 蜂鳴器 | SIGNALI/O | ||
UPPER FAIL | 檢測到超出上限基準值的電流時，切斷輸出，判斷為UPPER FAIL | FAIL亮燈 畫面顯示UPPER | ON | 輸出U-FAIL信號 | ||
LOWER FAIL | 檢測到低于下限基準值的電流時，切斷輸出，判斷為L(zhǎng)OWER FAIL電壓上升中（Rise Time）及交流耐電壓測試的電壓下降中 （F a l l Time）不執行判斷。 | FAIL亮燈 畫面顯示LOWER | ON | 輸出L-FAIL信號 | ||
PASS | 經過設定時間未發現異常時，切斷輸出，判斷為PASS。 | PASS亮燈 顯示在畫面上 | ON | 輸出PASS信號 | ||
上限基準值設定（UPPER) | AC: 0.01 mA～110 mA | |||||
下限基準值設定（LOWER) | AC: 0.01 mA～110 mA / OFF | |||||
判斷精確度*4 | 1.00 mA≦i：±（1.5 % of set)、i < 1.00 mA：±（1.5 % of set + 30 μA) | |||||
電流檢測方法 | 計算出電流的真實有效值，和基準值相比較 | |||||
校正 | 使用純電阻負載，通過正弦波的有效值進行校正 | |||||
時間 | 電壓上升時間（Rise Time） | 0.1 s～10.0 s | ||||
設定分辨率 | 0.1 s | |||||
電壓下降時間（Fall Time） | 0.1 s /OFF（僅PASS判斷時才有效） | |||||
測試時間（Test Time） | 具備0.1 s～999 s測試時間的關閉（TIMER OFF）功能 | |||||
設定分辨率 | 0.1 s～99.9 s：0.1 s / 100 s～999 s：1 s | |||||
精確度 | ±（100 ppm + 20 ms） Fail Time除外 | |||||
連接口 | USB | USB Specification 2.0 | ||||

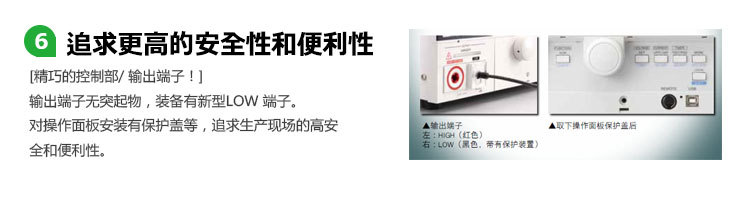

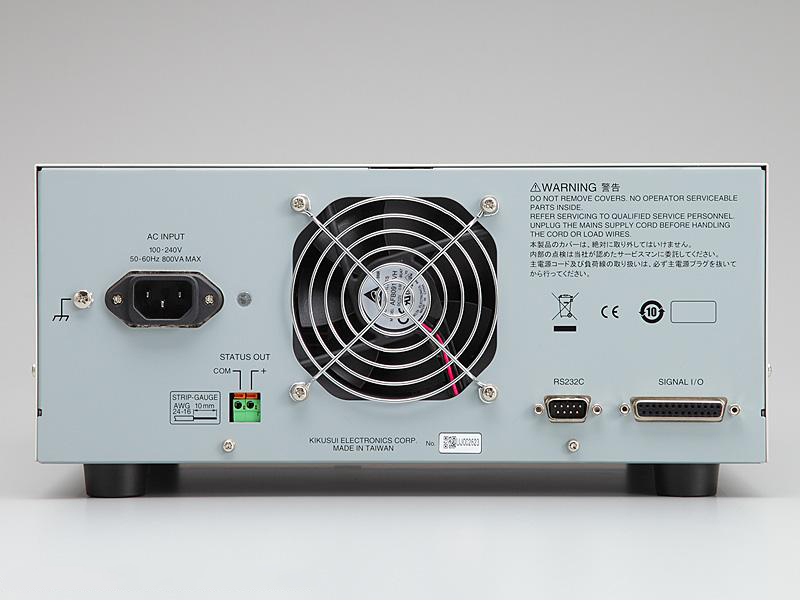

RS-232C *1 | 后面板D SUB9P連接器(遵照EIA-232-D)除了POWER開關以外，其它所有功能都能夠支援 | |||||
REMOTE | 前面面板9針MINI DIN連接器 可以連接選件，實現開始／停止的遠程控制 | |||||
SIGNAL I/O | 后面面板D-sub 25針連接器 | |||||
TOS5200一般規格 | ||||||
顯示 | LCD : LED自定義顯示 | |||||
環境 | 設置場所 | 室內、海拔2000 m以下 | ||||
規格保證范圍溫度／濕度 | 5℃～35℃／20 % rh～80 % rh（無凝露） | |||||
動作范圍溫度／濕度 | 0℃～40℃／20 % rh～80 % rh（無凝露） | |||||
保存范圍溫度／濕度 | -20℃～70℃／90 % rh以下（無凝露） | |||||
電源 | 公稱電壓范圍（許可電壓范圍） | 100 Vac～240 Vac（90 Vac～250 Vac） | ||||
消耗功率 | 無負載時（READY） | 100 VA以下 | ||||
額定負載時 | 最大800 VA | |||||
